16噸電動葫蘆雙梁起重機參數LH型16噸葫蘆雙橋式起重機尺寸
時間：2024-01-18來源：起重機廠家瀏覽次數：1
16噸電動葫蘆雙梁起重機介紹
LH型電動葫蘆雙梁橋式起重機（以下簡稱16噸起重機/16t起重機）是按標準JB/T3695-1994設計制造的，LH型電動葫蘆雙梁起重機與CDI、MDI等形式的16噸電動葫蘆配套使用，成為一種有軌運行的輕小型16噸起重機，其適用起重量為16t，適用跨度為7.5-35米，工作級別A3~A4,工作環境溫度在-25℃ ~ +40℃范圍內。

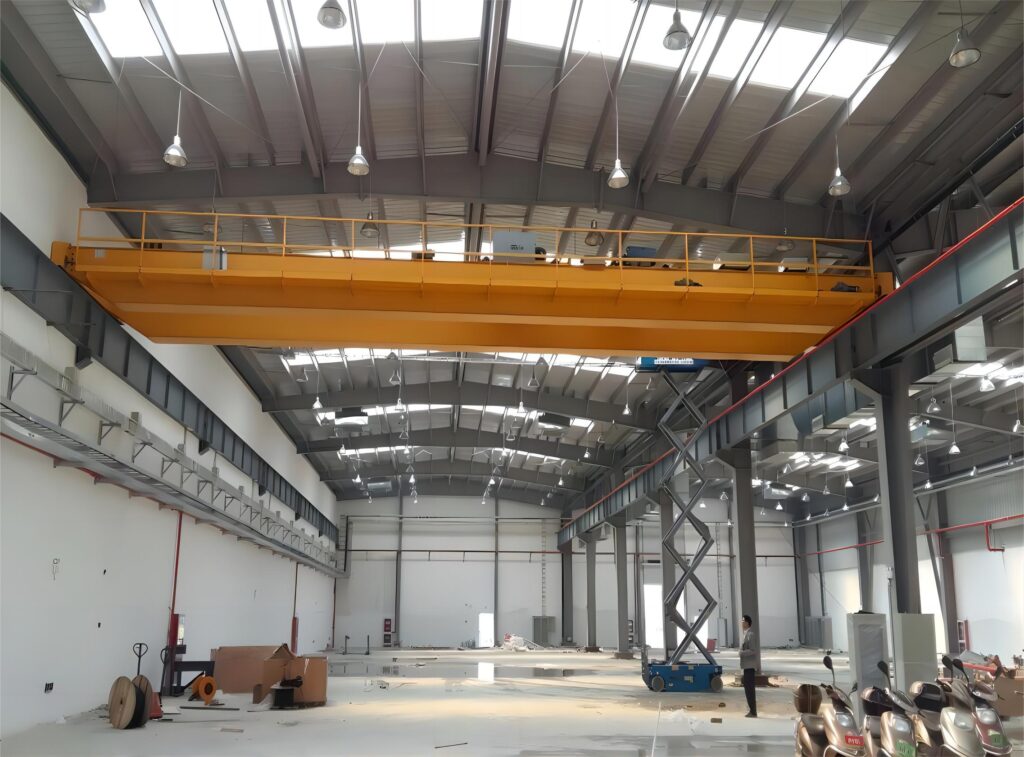

16噸電動葫蘆雙梁起重機圖片

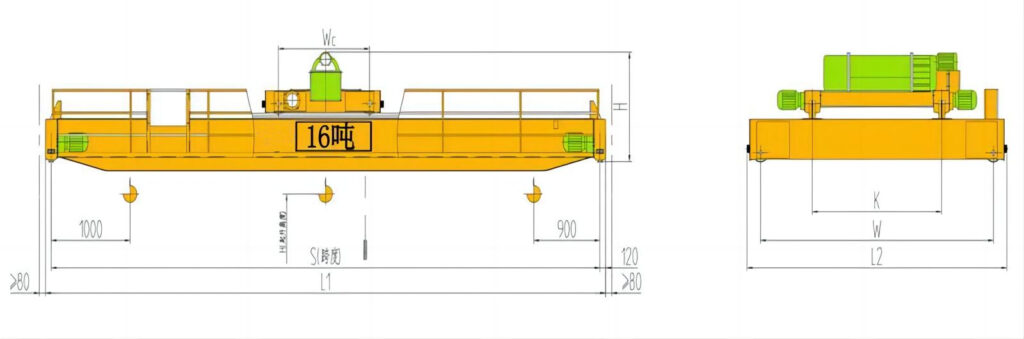

16噸電動葫蘆雙梁起重機結構圖
16噸電動葫蘆雙梁起重機技術參數
| 名 稱 | 型號單位 | LH型16噸葫蘆雙梁橋式起重機 (LH型16噸葫蘆雙梁起重機，LH型16噸葫蘆橋式起重機，16噸起重機、16噸雙梁起重機、16t起重機、16噸橋式起重機) 型號表示：LH16t-D ， LH16t-S | |||||||||||||
| 起重量Q | t | 16噸起重機 16t(16t/5t) | |||||||||||||
| 操縱型式 | 地面操縱，操縱室操縱 | ||||||||||||||
| 大車 | 運行速度V | m/min | 20 | 30 | 45 | ||||||||||
| 電動機 | 型號 | ZDY122–4 | |||||||||||||
| 功率 | kw | 2×1.5 | |||||||||||||
| 轉速 | 轉/分 | 1380 | |||||||||||||
| 起升 | 電動葫蘆 | 型號 | CD1 MD1 | ||||||||||||
| 小車 | 起升高度 | m | 6、9、12 | ||||||||||||
| 起升速度V1 | m/min | 3.5 3.5/0.35 | |||||||||||||
| 運行速度V2 | m/min | 20 | |||||||||||||
| 工作類型 | A3~A5 | ||||||||||||||
| 電源 | 3相 50HZ 380V | ||||||||||||||
| 車輪直徑(大車/小車) | mm | φ350,φ400/φ270 | |||||||||||||
| 薦用鋼軌 | 型號 | P30,P38,P43 | |||||||||||||
| 跨度S | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||||||
| 最大輪壓Rmax | KN | 117 | 121 | 127 | 132 | 139 | 145 | 153 | 161 | ||||||
| 總重W | KG | 6765 | 8272 | 10390 | 12529 | 14605 | 17010 | 20235 | 23542 | ||||||
| 基本尺寸 | K | mm | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | |||||
| W | mm | 3400 | 3400 | 3400 | 3400 | 3400 | 3400 | 4000 | 4000 | ||||||
| L2 | mm | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4600 | 4600 | ||||||
| L1 | mm | 10802 | 13802 | 16802 | 19802 | 22802 | 25802 | 28802 | 31802 | ||||||
| WC | mm | 1300(1950) | |||||||||||||
| H | mm | 1414 | 1464 | ||||||||||||
-
